Пособие WMI — источник данных

Чтобы ваше расширение могло собирать метрики и передавать их в Ключ-АСТРОМ, необходимо определить источник данных. В этом руководстве мы используем источник данных WMI. Это должен быть раздел wmi, вызываемый в вашем расширении.

Цель раздела wmi — определить запросы WMI, которые извлекают ваши метрики, частоту их выполнения и способы сопоставления их результатов с метриками и измерениями, которые Ключ-АСТРОМ может обрабатывать. Группы и подгруппы используются для организации данных и определения общих свойств, таких как измерения и частота выполнения.

Для нашего расширения мы используем три WMI-запроса. Мы добавим их в нашу базу данных extension.yaml и используем их результаты в качестве метрик Ключ-АСТРОМ:

Извлечение данных об использовании ЦП, использовании ЦП пользователем и простое ЦП для каждого из процессоров хоста (с разделением по идентификатору ЦП):

SELECT Name, PercentProcessorTime, PercentIdleTime, PercentUserTime FROM Win32_PerfFormattedData_PerfOS_Processor WHERE Name LIKE '_Total'

Извлечение общего количества отправленных и полученных байтов в секунду для каждого сетевого адаптера, работающего на хосте:

SELECT Name, BytesTotalPersec, BytesReceivedPersec, BytesSentPersec FROM Win32_PerfFormattedData_Tcpip_NetworkAdapter

Извлечь общее количество отправленных и полученных байтов в секунду для каждого сетевого интерфейса, работающего на хосте:

SELECT Name, BytesTotalPersec, BytesReceivedPersec, BytesSentPersec FROM Win32_PerfFormattedData_Tcpip_NetworkInterface

Советы

Лучшие практики использования метрик

Добавляйте к ключам метрик префикс имени расширения, чтобы избежать конфликтов с другими метриками в Ключ-АСТРОМ. В этом примере мы добавляем к каждому ключу метрики префикс custom.demo.host-observability.

Измерение хоста

Вы можете идентифицировать хост, на котором запущено расширение, с помощью this:device.host переданного в качестве значения измерения.

Статические размеры

Вы можете добавлять измерения, которые являются фиксированными строками, используя префикс const:.

Определите свой источник данных

Добавьте wmi в раздел extension.yaml, используя шаблон ниже.

1. Создайте две группы с именами Host и Network, которые будут запускаться каждую минуту. Обе группы должны иметь параметр, идентифицирующий хост, на котором запущено расширение.
2. Создайте подгруппу для каждого запроса WMI, указанного выше, и сопоставьте полученные столбцы с метриками и измерениями.
3. Добавьте измерение network.type, которое принимает значение Adapter или Interface, в зависимости от запроса WMI.
4. Упакуйте новую версию вашего расширения и загрузите ее.
5. Настройте его для мониторинга вашего хоста Windows. Это можно сделать во время активации расширения в Ключ-АСТРОМ.
6. Подождите минуту, а затем проверьте сбор показателей.

Дополнительную информацию о синтаксисе источника данных WMI см. в Справочнике по источникам данных WMI.

wmi:   - group: Host     interval:       minutes: 1     dimensions:       - key: host         value: this:device.host     subgroups:       - subgroup: CPU         query: SELECT Name, PercentProcessorTime, PercentIdleTime, PercentUserTime FROM Win32_PerfFormattedData_PerfOS_Processor WHERE Name LIKE '_Total'         metrics:           - key: custom.demo.host-observability.host.cpu.time.processor             value: column:PercentProcessorTime           - key: custom.demo.host-observability.host.cpu.time.idle             value: column:PercentIdleTime           - key: custom.demo.host-observability.host.cpu.time.user             value: column:PercentUserTime         dimensions:           - key: host.cpu.id             value: column:Name   - group: Network     interval:       minutes: 1     dimensions:       - key: host         value: this:device.host     subgroups:       - subgroup: Adapters         query: SELECT Name, BytesTotalPersec, BytesReceivedPersec, BytesSentPersec FROM Win32_PerfFormattedData_Tcpip_NetworkAdapter         metrics:           - key: custom.demo.host-observability.network.bytes.persec             value: column:BytesTotalPersec           - key: custom.demo.host-observability.network.bytes.received.persec             value: column:BytesReceivedPersec           - key: custom.demo.host-observability.network.bytes.sent.persec             value: column:BytesSentPersec         dimensions:           - key: network.type             value: const:Adapter           - key: network.name             value: column:Name       - subgroup: Interfaces         query: SELECT Name, BytesTotalPersec, BytesReceivedPersec, BytesSentPersec FROM Win32_PerfFormattedData_Tcpip_NetworkInterface         metrics:           - key: custom.demo.host-observability.network.bytes.persec             value: column:BytesTotalPersec           - key: custom.demo.host-observability.network.bytes.received.persec             value: column:BytesReceivedPersec           - key: custom.demo.host-observability.network.bytes.sent.persec             value: column:BytesSentPersec         dimensions:           - key: network.type             value: const:Interface           - key: network.name             value: column:Name

Результаты

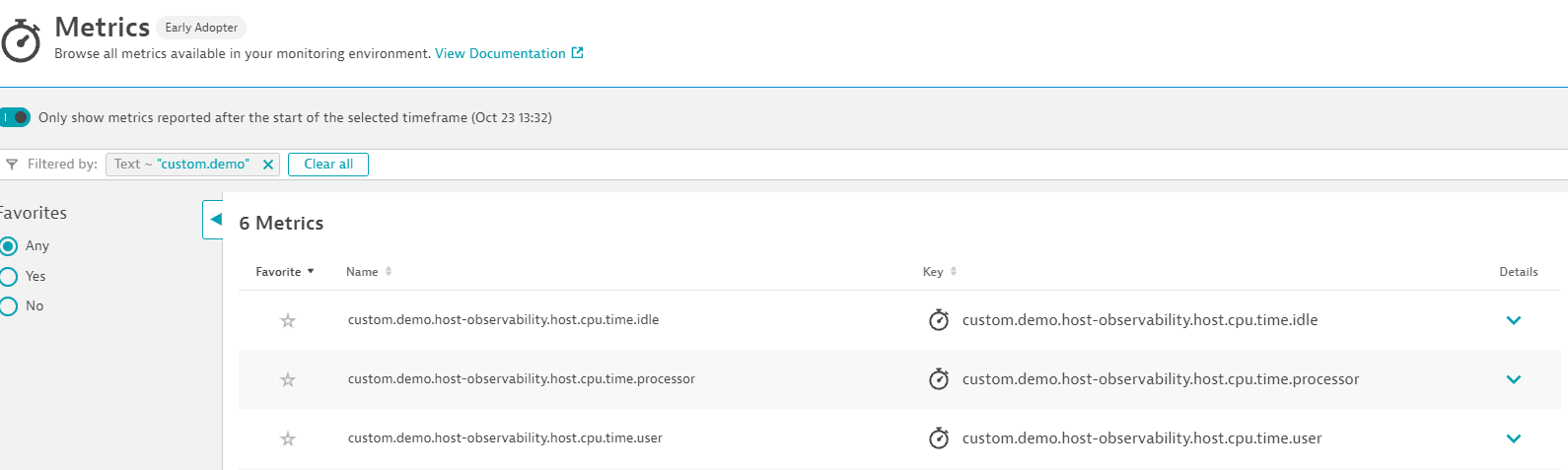

Ваши шесть показателей должны отображаться в браузере метрик. Чтобы найти их, отфильтруйте по тексту custom.demo.
